常见的局域网拓扑结构：
1.星型拓扑
2.总线拓扑
3.环型拓扑
4.树型拓扑

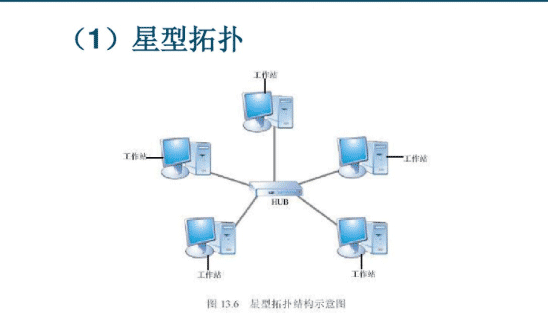

1.1星型拓扑结构工作原理

星型拓扑结构中,每个结点都要通过点到点的通信线路与中心结点连接,结点中的通信都通过中心结点进行
中心结点一般是集线器或者交换机。
优点:结构简单,管理方便,可扩充性强。
缺点:成本较高,中央结点故障全网瘫痪。

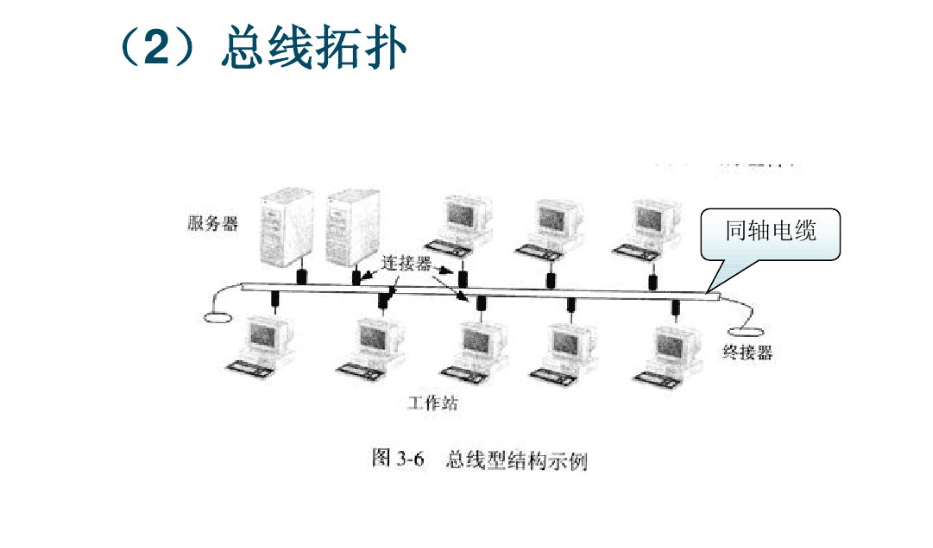

1.2总线拓扑结构工作原理

网络中所有设备通过连接器并行连接到一个传输线缆（通常称之为“总线”）上,并在两端加装一个称之为“终结器”的组件：
总线型网络所采用的传输介质一般也是同轴光缆（包括粗缆和细缆），现在也有采用光缆作为总线型传输介质的。
结点之间按广播方式通信,一个结点发出的信息,总线上的其他结点均可“收听”到。
优点:结构简单,走线容易,可靠性高,易于扩充;以太网就是总线拓扑结构。
缺点:所有数据都要通过总线传输,总线成为整个网络的临界点,出现故障排除较为麻烦。

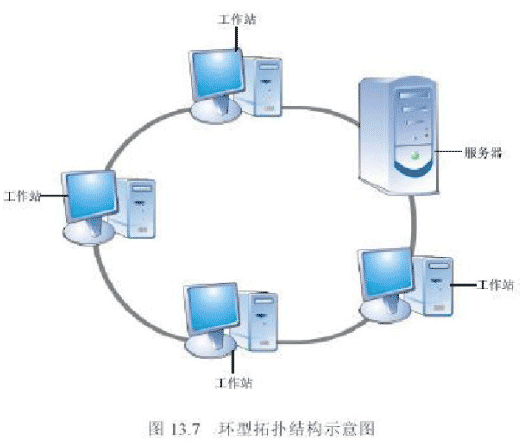

1.3环型拓扑结构工作原理:

在环型拓扑结构中,所有结点通过点到点通信线路连接成闭合环路
每个结点能够接收同一条链路传来的数据,当消息中的目标地址与通过某结点的地址相同时,该消息就被该结点复制下来,继续向下传递,直到回到原发送结点为止。
优点:有效避免冲突,消息单向传输,不需要选择路径。
缺点:环中如何一段出现故障,都会使结点之间通信受阻,故障检测麻烦。

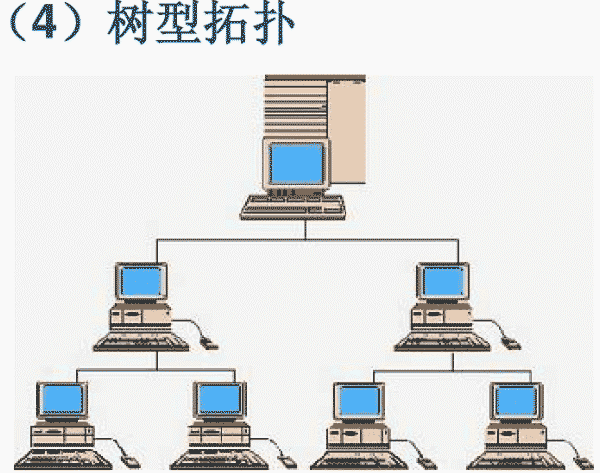

1.4树型拓扑结构工作原理:
