进度圈(PRogress Circles)是经典的仪表盘元素，可以将统计数据直观地展现为摘要视图。我们可以通过javascript和Canvas渲染，再配合CSS，图片或者利用svg实现一个进度圈。

使用SVG实现一个进度圈并没有想象中那么难，我们先从基本的开始：

创建背景

首先，创建一个半径为90px的圆形，然后使用cx,cy设置SVG元素的圆心位置。 我在这里还添加了一些样式属性，比如3px的灰色轮廓。

<svg width="240" height="240" xmlns="http://www.w3.org/2000/svg">
    <circle r="90" cy="120" cx="120" stroke-width="3" stroke="#333" fill="none"/>
</svg>

添加进度条效果

现在需要在刚才的背景上再添加一个表示进度的圆形：

<svg width="240" height="240" xmlns="HTTP://www.w3.org/2000/svg">
    <circle id="backdrop" r="90" cy="120" cx="120" stroke-width="3" stroke="#333" fill="none"/>
    <circle id="progress" r="90" cy="120" cx="120" stroke-width="4" stroke="red"  fill="none"/>
</svg>

好了，现在我们已经画好了需要的两个圆，可以想象，100%可以用一个全红的圆形表示，但是，如果我想表示一个具体的百分比呢？

stroke-dashArray与stroke-dashoffset

接下来需要书写css，SVG提供了stroke-dasharray和stroke-dashoffset两个属性，它们可以将刚才的圆形的轮廓变成虚线。如果两个属性都被设置成100px,会有下面的效果：

#progress {
    stroke-dasharray: 100px;
    stroke-dashoffset: 100px;
}

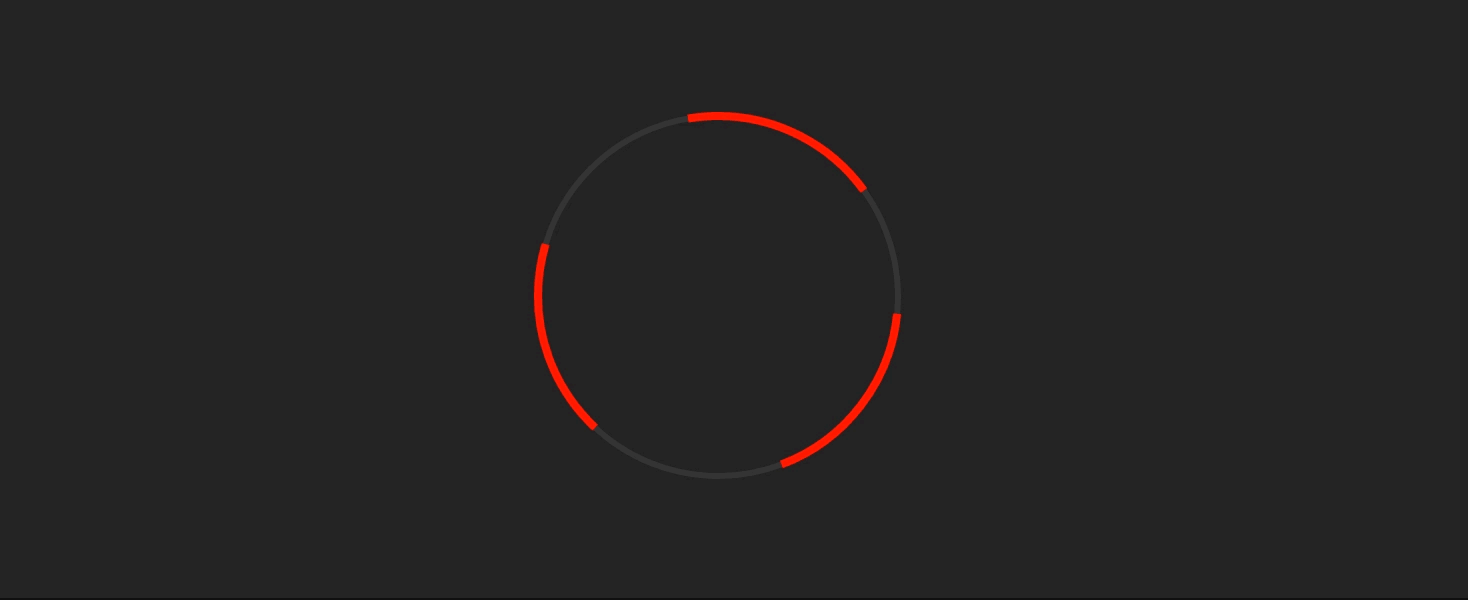

然后，我们可以使用@keyframe为其添加一些动画：

#progress {
    stroke-dasharray: 100px;
    stroke-dashoffset: 100px;
    Animation: progressanimation 600ms linear infinite;
}

@keyframes progressAnimation {
    from {
        stroke-dashoffset: 100px;
    }
    to {
        stroke-dashoffset: 300px;
    }
}

实现具体百分比的表示

到目前为止，动画效果，进度圆和背景圆都已经完成，最后的工作就是使用stroke-dashoffset将给定的百分比表示出来，这可能会涉及到数学方面的知识。

在这里我们使用sass完成这项工作，当然，利用JavaScript和CSSDOM这个组合也可以实现我们想要的效果(可以处理浮点数的情况)。

$radius: 90;
$percent: 83;

$circumference: (pi() * (2 * $radius));
$stroke_percentage: $circumference - (($percent / 100) * $circumference);

#progress {
    stroke-dasharray: $circumference;
    stroke-dashoffset: $circumference;
}

#progress {
    animation: progressAnimation 1600ms linear 500ms forwards;
    transition: stroke-dasharray 400ms linear;
}

@keyframes progressAnimation {
    to {
        stroke-dashoffset: $stroke_percentage;
    }
}

首先，我们设置了一些需要用到的变量，$radius(圆的半径)，percent(需要展示的百分比)，$circumference(圆的周长)。

接下来，对$circumference做减法算出stroke-dashoffset的值。

如果你尝试运行这个例子，会发现圆的进度条会以3点钟方向为起点，为了修正这个问题，我们需要将整个SVG 逆时针旋转90°

完成

在这里我添加了一些其它的效果，这些效果多少也都会涉及一些数学知识。

如果你有任何的问题，可以在文章下面留言。另外，在前面示例的基础上采用一些Javascript代码来处理进度条百分比的效果：
